Transelevadores trilaterais automáticos
Sistema projetado para automatizar de forma rápida e fácil o armazenamento de paletes. Solução perfeita para substituir os empilhadores trilaterais.
O produto
Solução ideal para a fácil automatização de um armazém novo ou já existente
Os transelevadores trilaterais são a opção mais simples e económica para automatizar o processo que permite depositar e extrair paletes das estantes do armazém. Ao contrário de outros transelevadores, podem substituir os empilhadores trilaterais de um armazém convencional já existente sem necessidade de realizar modificações no layout da instalação ou nas estantes.

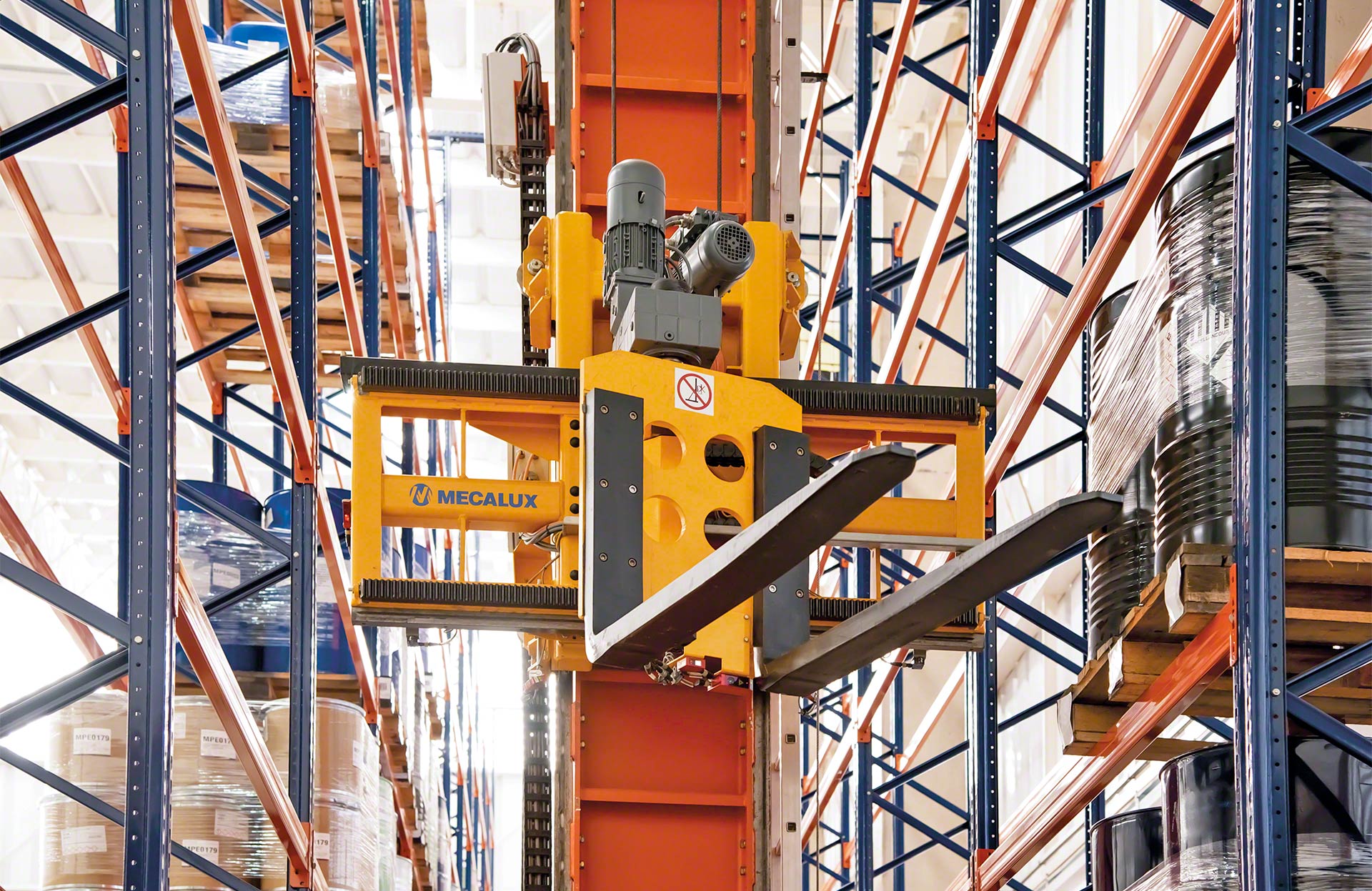

Equipados com um sistema de extração trilateral que proporciona aos garfos uma capacidade de rotação de 180º, estes transelevadores percorrem o corredor de trabalho com total autonomia, armazenando e extraindo paletes em estantes convencionais até 15 m de altura. A sua implementação otimiza o rendimento do armazém, elimina erros e aumenta a segurança.
Vantagens dos transelevadores trilaterais
- Grande adaptabilidade e fácil implantação: os transelevadores trilaterais adaptam-se a qualquer tipo de armazém com estantes convencionais que utilizem empilhadores trilaterais.
- Aumento da produtividade: podem operar ininterruptamente 24 horas por dia e o funcionamento por ciclos combinados proporciona-lhes uma grande agilidade operacional.

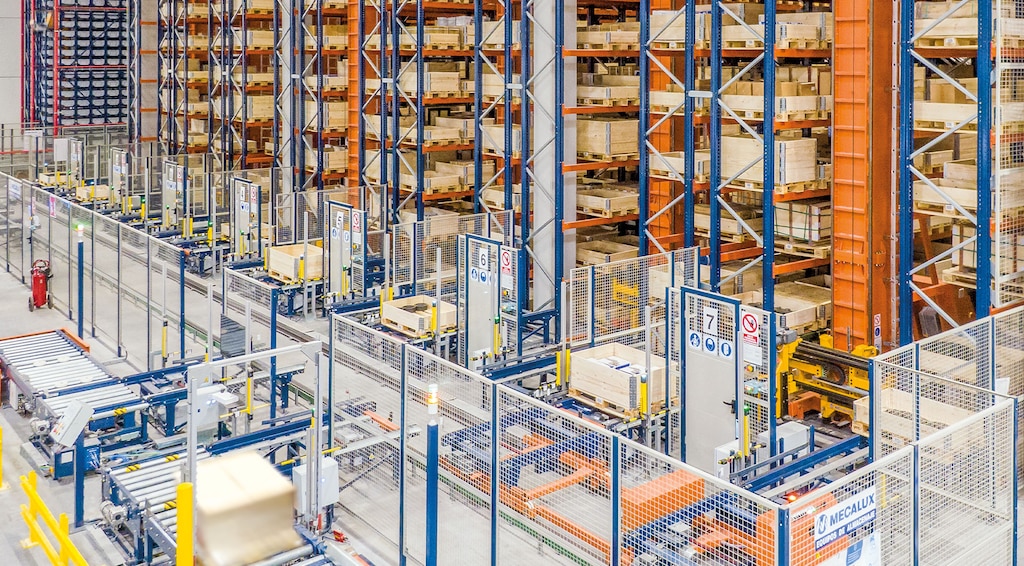

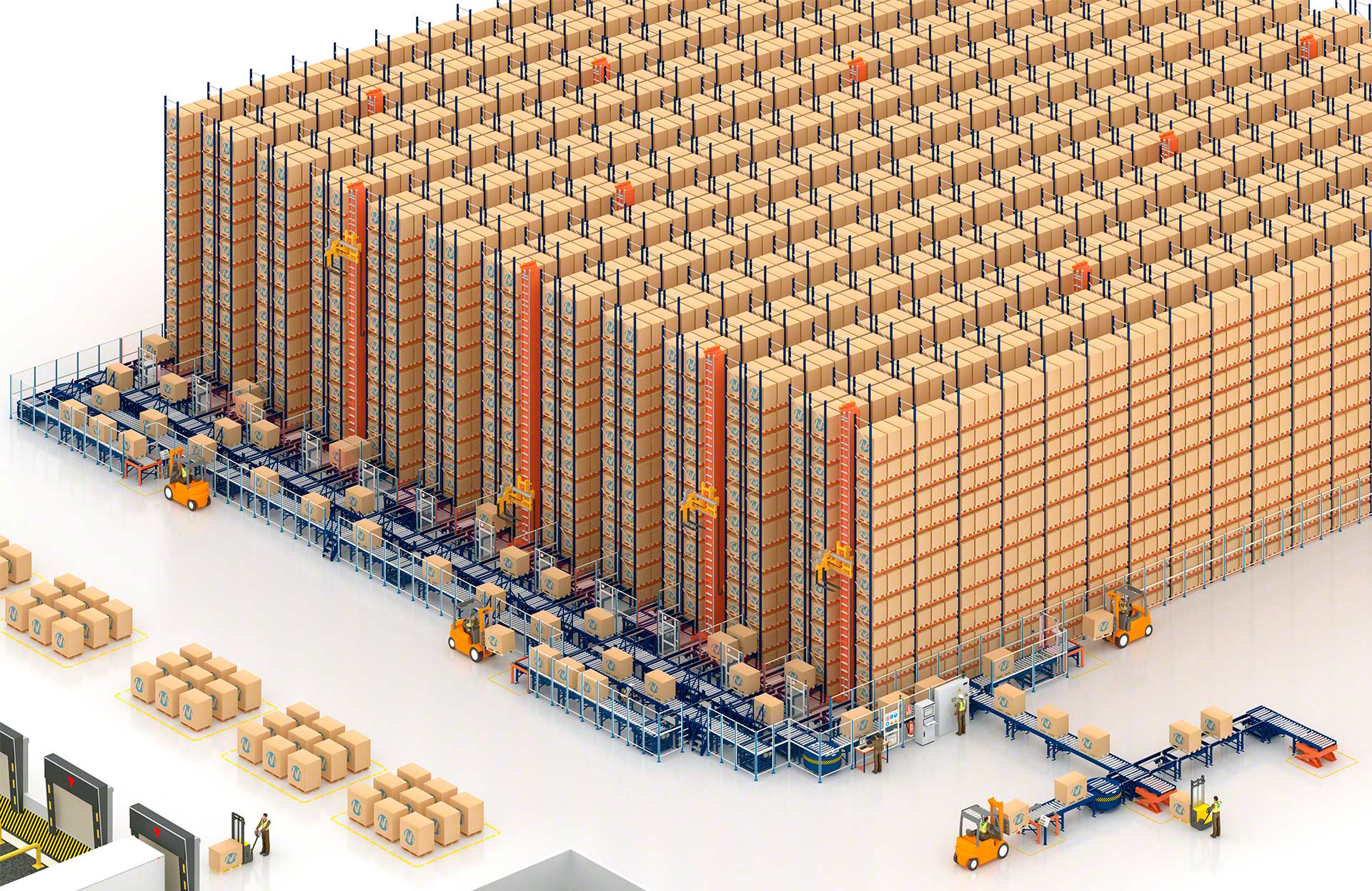

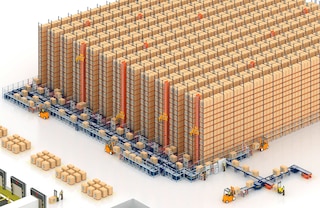

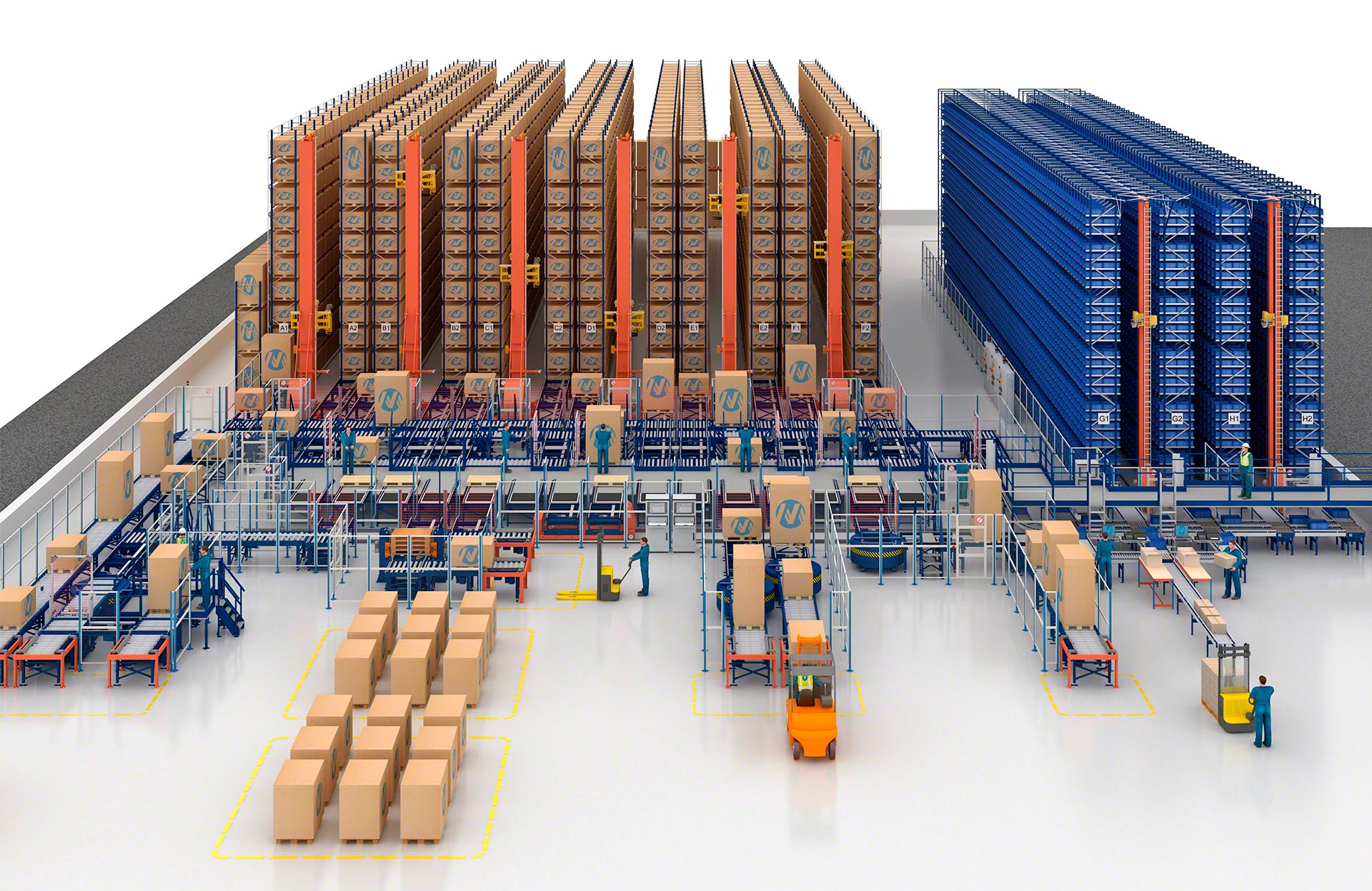

- Automatização total: a combinação do transelevador trilateral com um circuito de transportadores no terminal permite gerir as cargas paletizadas de forma totalmente automática.

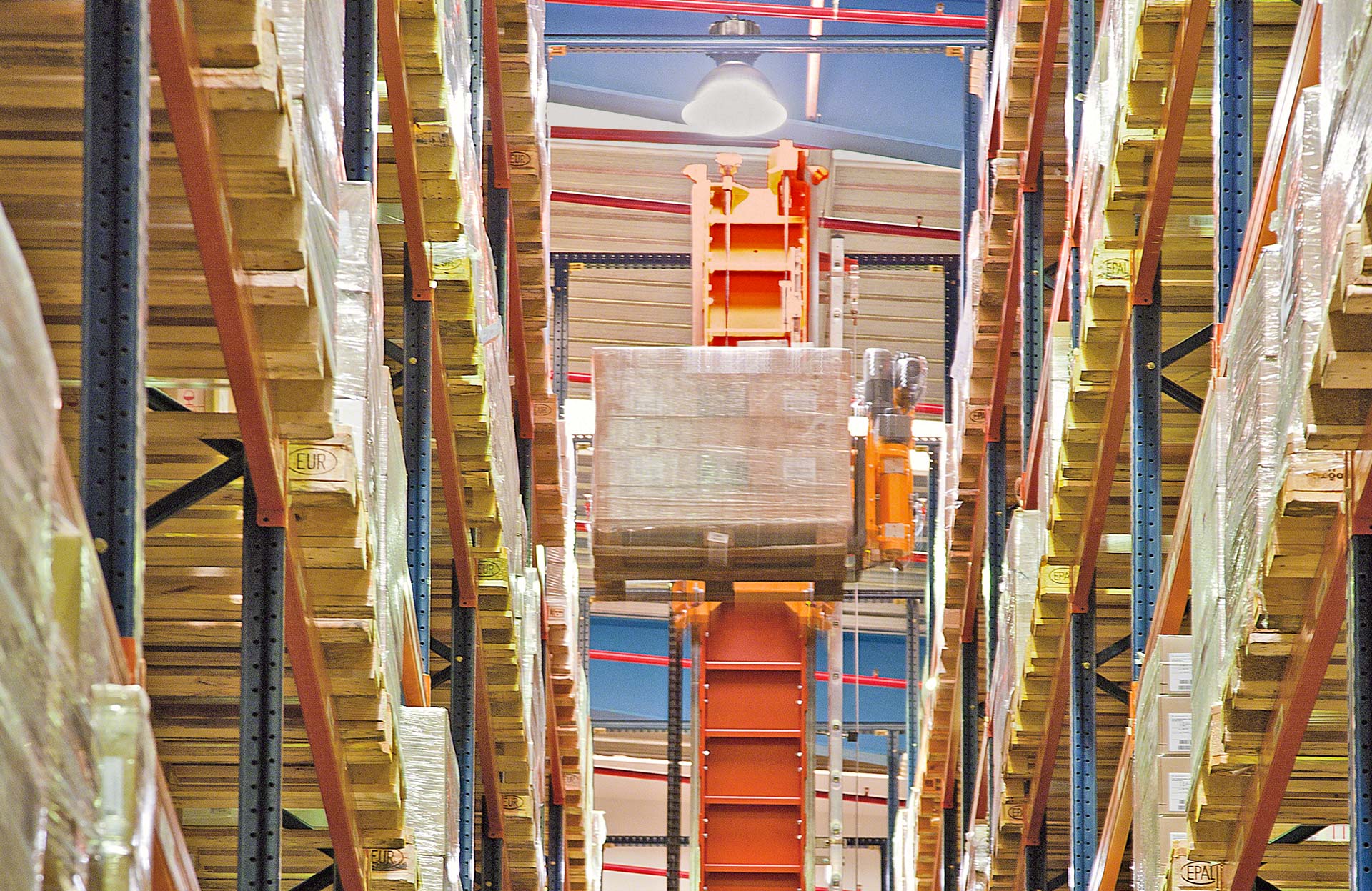

- Máximo aproveitamento do espaço: ao contrário do que acontece com outros modelos de transelevadores, operam a partir de uma cota 0 e não precisam de testeira superior, o que permite aproveitar toda a altura do armazém.
- Redução de erros: o depósito e a extração automática de paletes eliminam os erros decorrentes da manipulação manual de mercadorias.
- Segurança reforçada: a substituição de empilhadores por transelevadores aumenta significativamente a segurança do armazém.
- Solução integral: A Mecalux projeta, fabrica, instala e põe em funcionamento tanto os transelevadores como os transportadores, bem como o software de controlo e o Sistema de Gestão de Armazéns.
Alcançámos uma eficiência absoluta nos processos e a máxima segurança para as pessoas que trabalham dentro do armazém
Aplicações dos transelevadores trilaterais

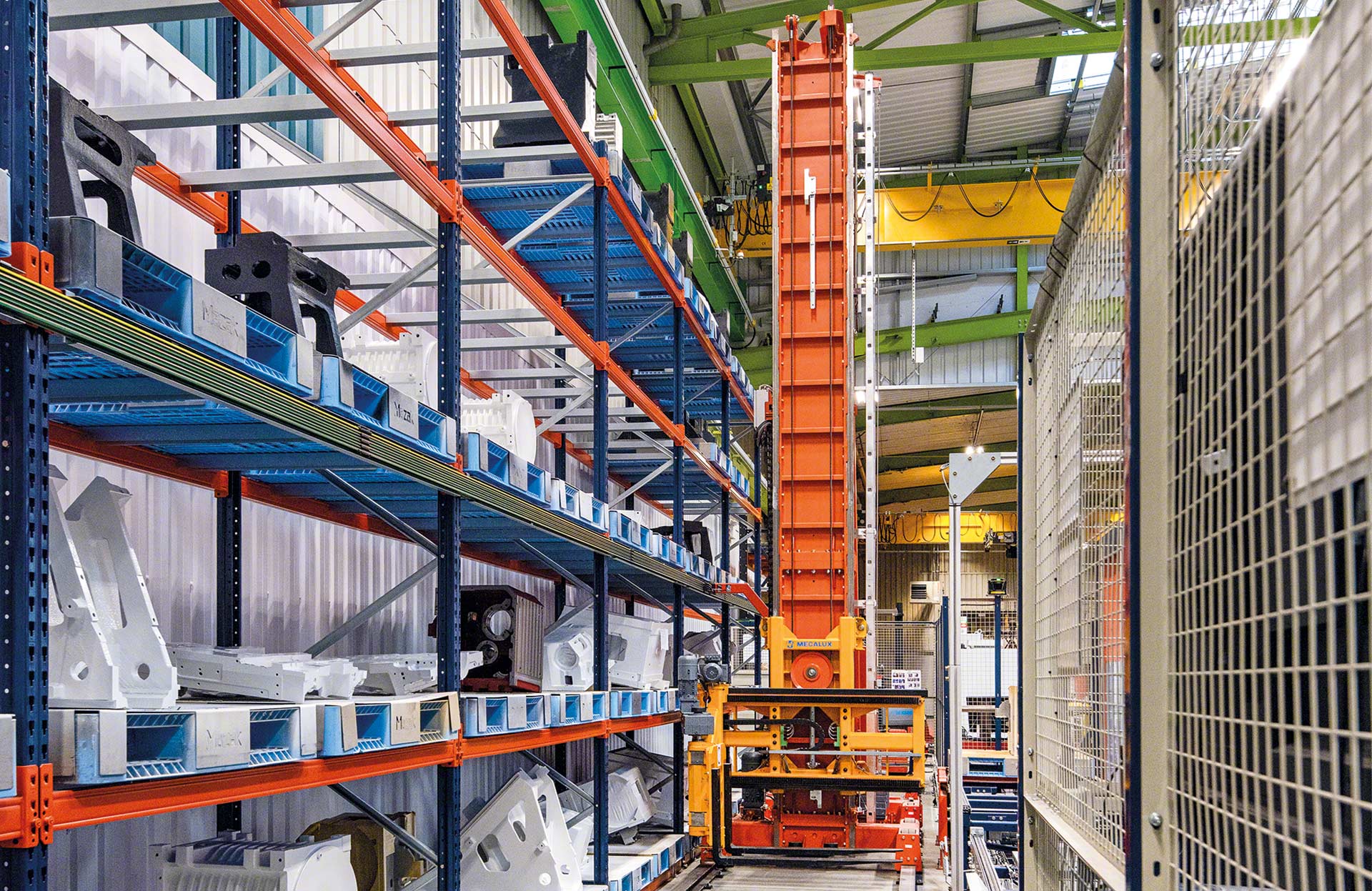

Armazenamento automático para instalações até 15 m de altura

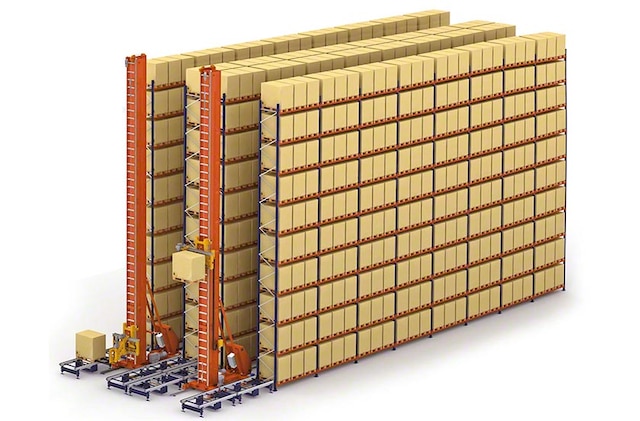

Os transelevadores trilaterais são uma solução de armazenagem projetada para automatizar de forma rápida e económica uma grande variedade de armazéns convencionais.

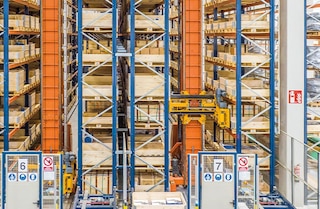

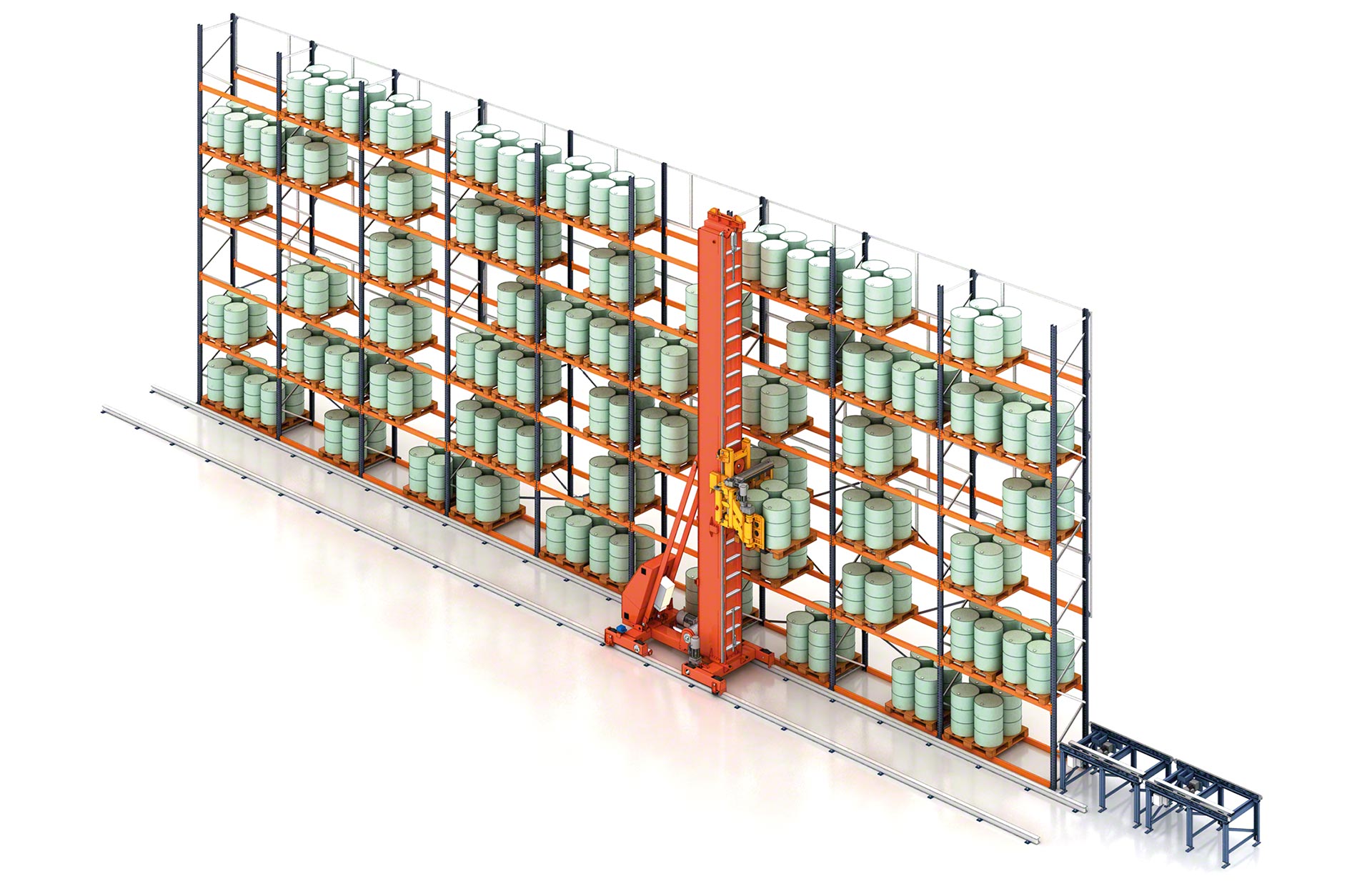

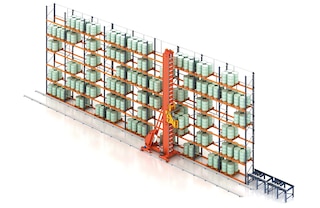

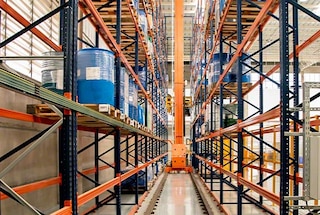

Armazéns que operam com empilhadores trilaterais
É a situação ideal, pois os transelevadores trilaterais permitem automatizar armazéns geridos por empilhadores trilaterais sem necessidade de modificar as estantes existentes ou a largura dos corredores.

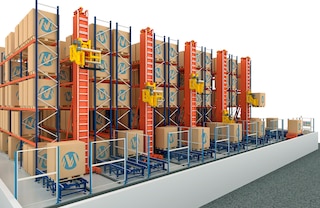

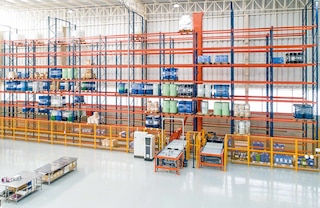

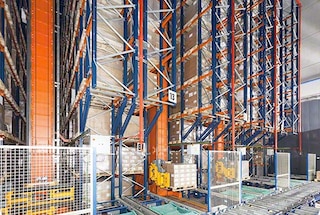

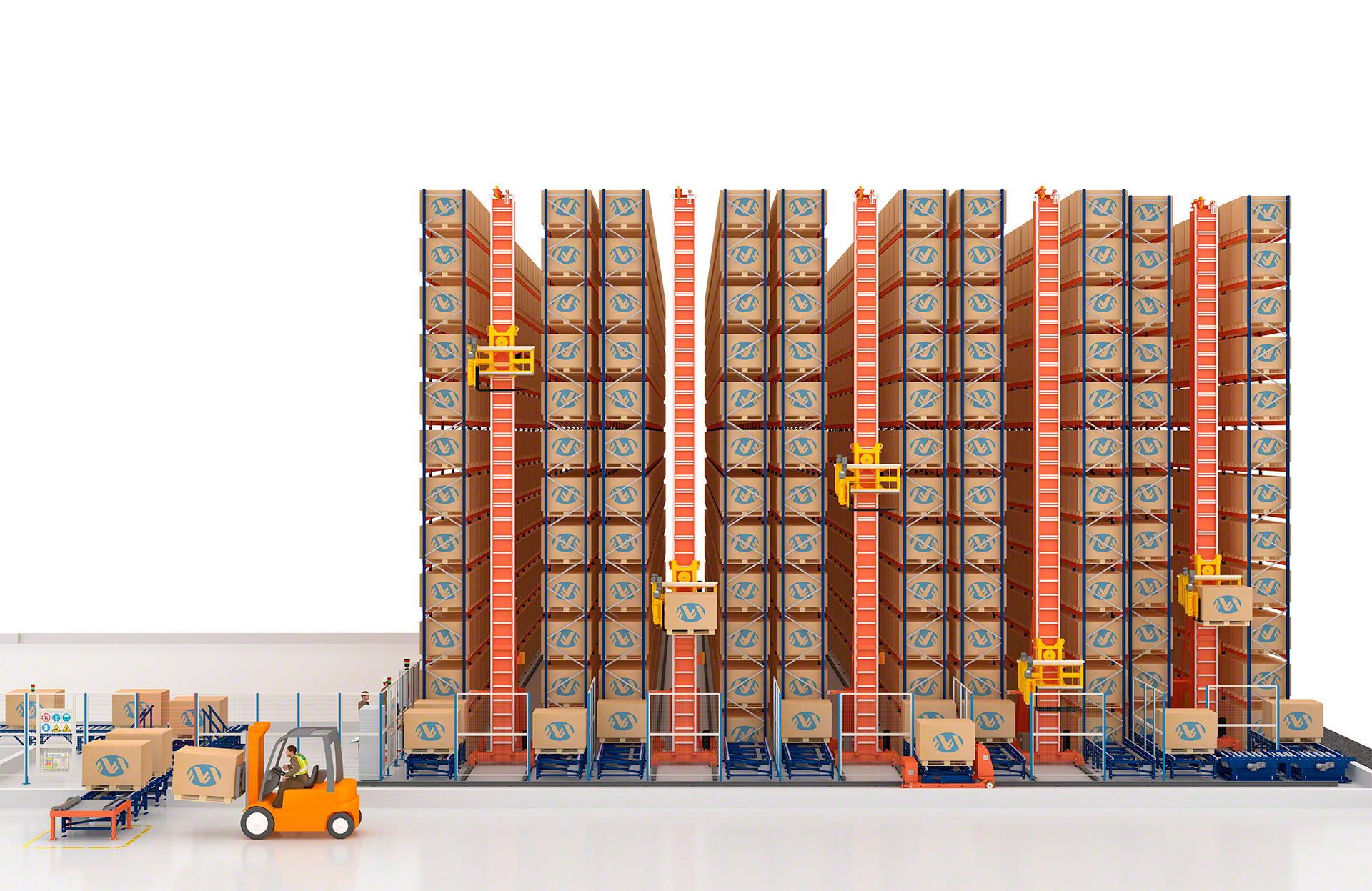

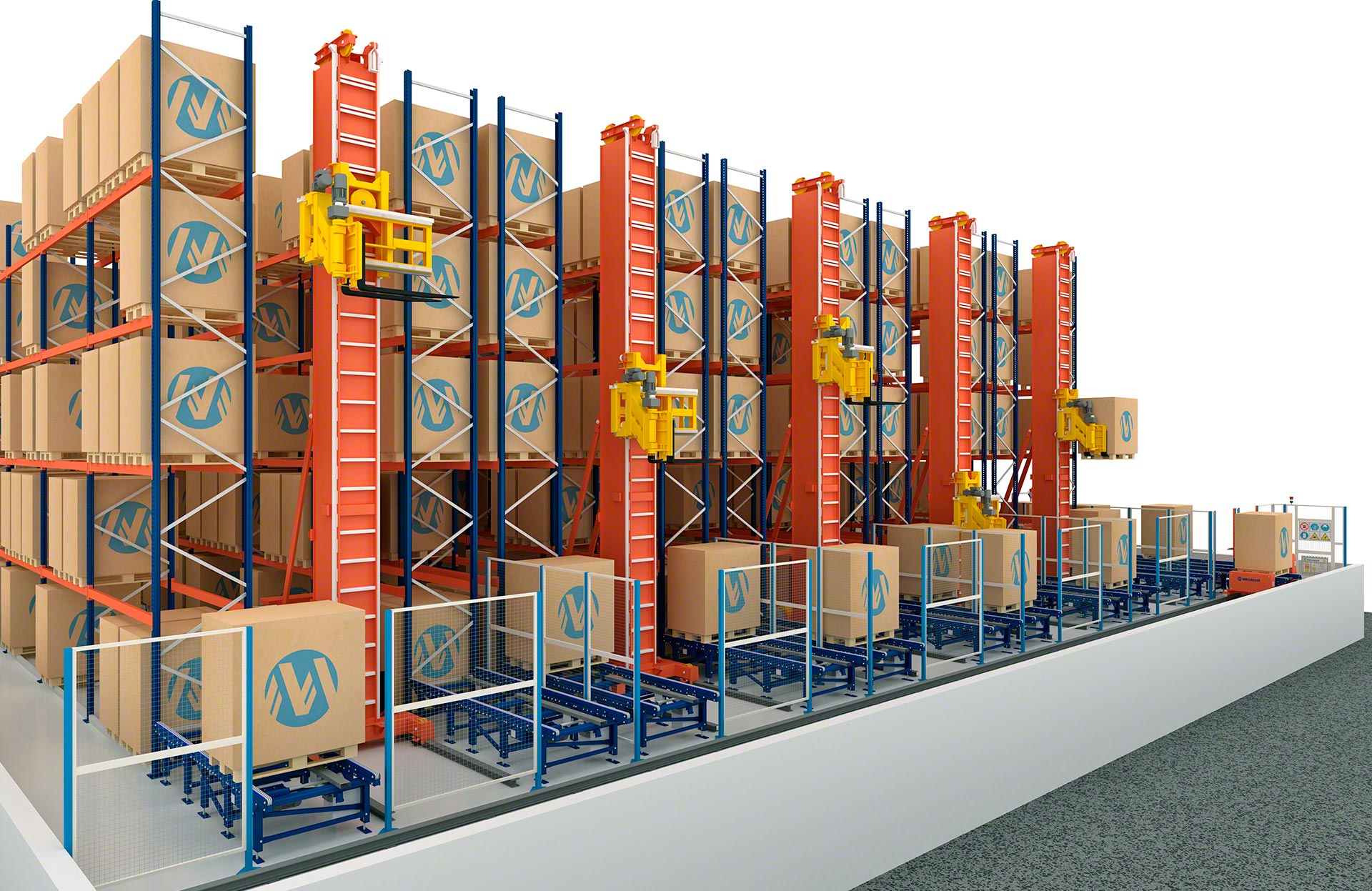

Armazéns até 15 metros de altura
Adaptam-se às exigências de diferentes tipos de armazéns automáticos recém-construídos com estantes até 15 m de altura.

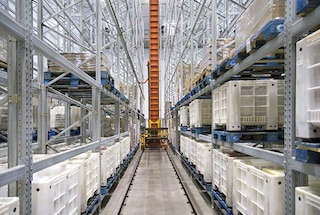

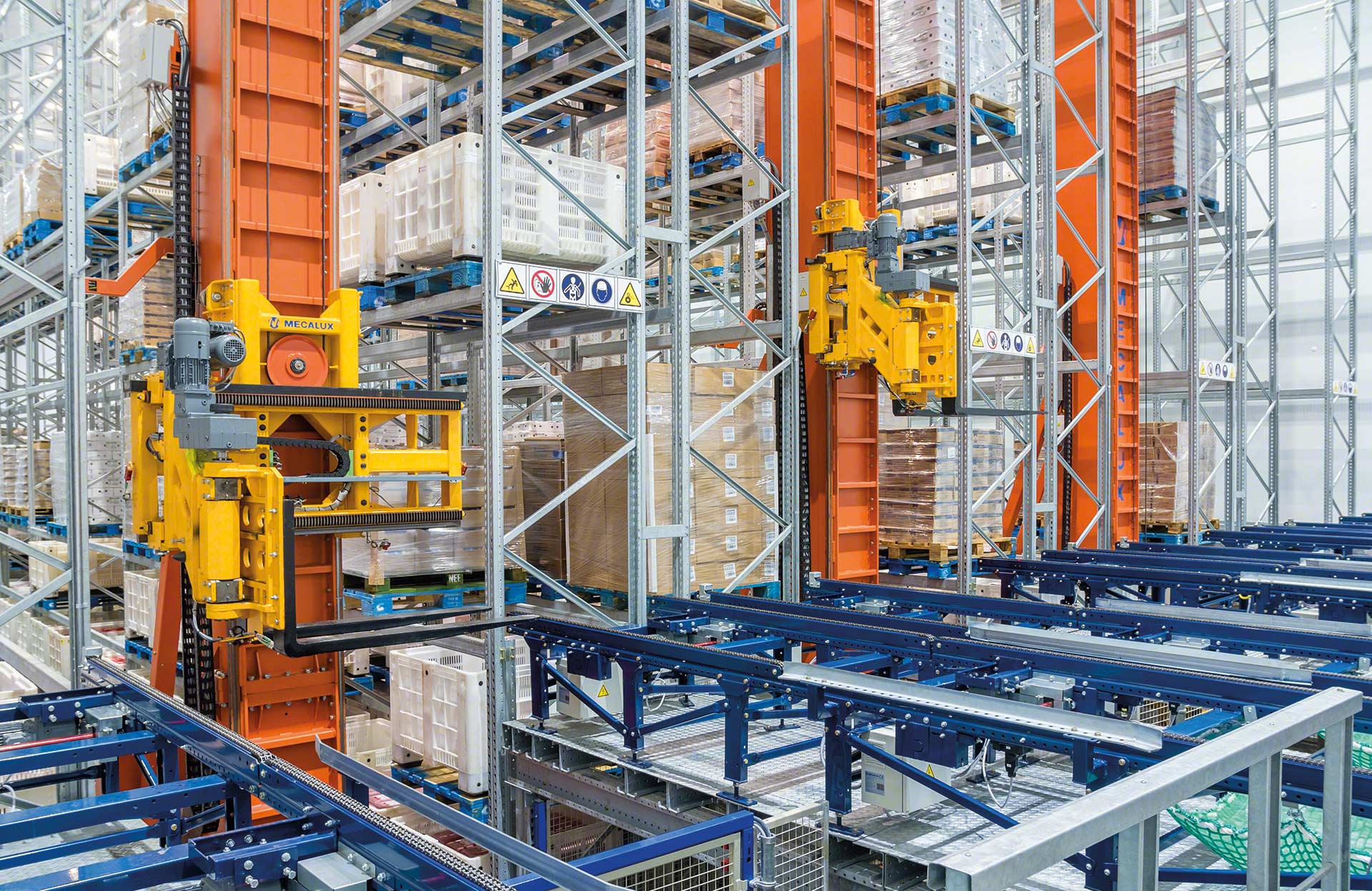

Câmaras refrigeradas com frio positivo
Operam num intervalo de temperaturas que se situa entre 0 ºC e +40 ºC, por isso podem ser instalados em armazéns de refrigeração (frio positivo).
Como funciona o transelevador trilateral
Solução que automatiza totalmente o processo de depositar e extrair cargas paletizadas
Os transelevadores trilaterais foram projetados para executar três movimentos diferentes: um longitudinal para se deslocar ao longo do corredor, outro vertical para subir e descer, e um terceiro movimento em profundidade que permite introduzir os garfos trilaterais na estante para depositar e extrair paletes.

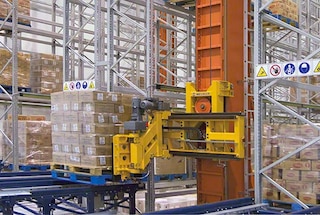

Recolha da palete
O sistema de extração do transelevador trilateral recolhe a palete de um transportador ou suporte situado na extremidade do corredor.

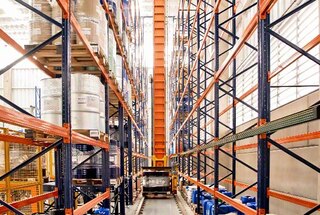

Deslocação no corredor
O transelevador desloca-se no interior do corredor num movimento combinado de translação e elevação que permite transportar a palete para a localização atribuída pelo Sistema de Gestão de Armazéns.

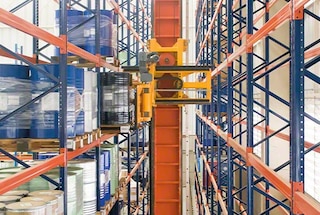

Depositar a palete
Ao chegar à localização atribuída, os garfos trilaterais introduzem a palete na estante e depositam-na.

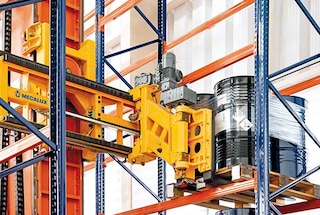

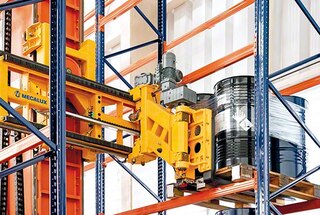

Recolha de outra palete
Após depositar a palete, o transelevador dirige-se a outra localização para recolher outra palete e extraí-la. Esta operação é conhecida como ciclo combinado.

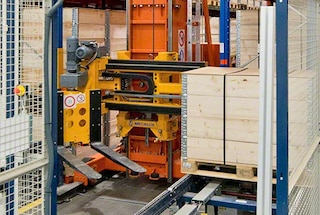

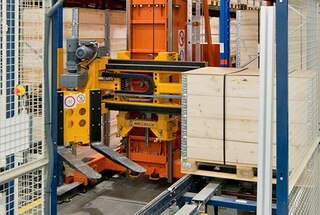

Saída da palete
O transelevador desloca-se para a extremidade do corredor e coloca a palete extraída no transportador de saída ou deposita-a sobre um suporte.
Testemunhos
Componentes do transelevador trilateral automático

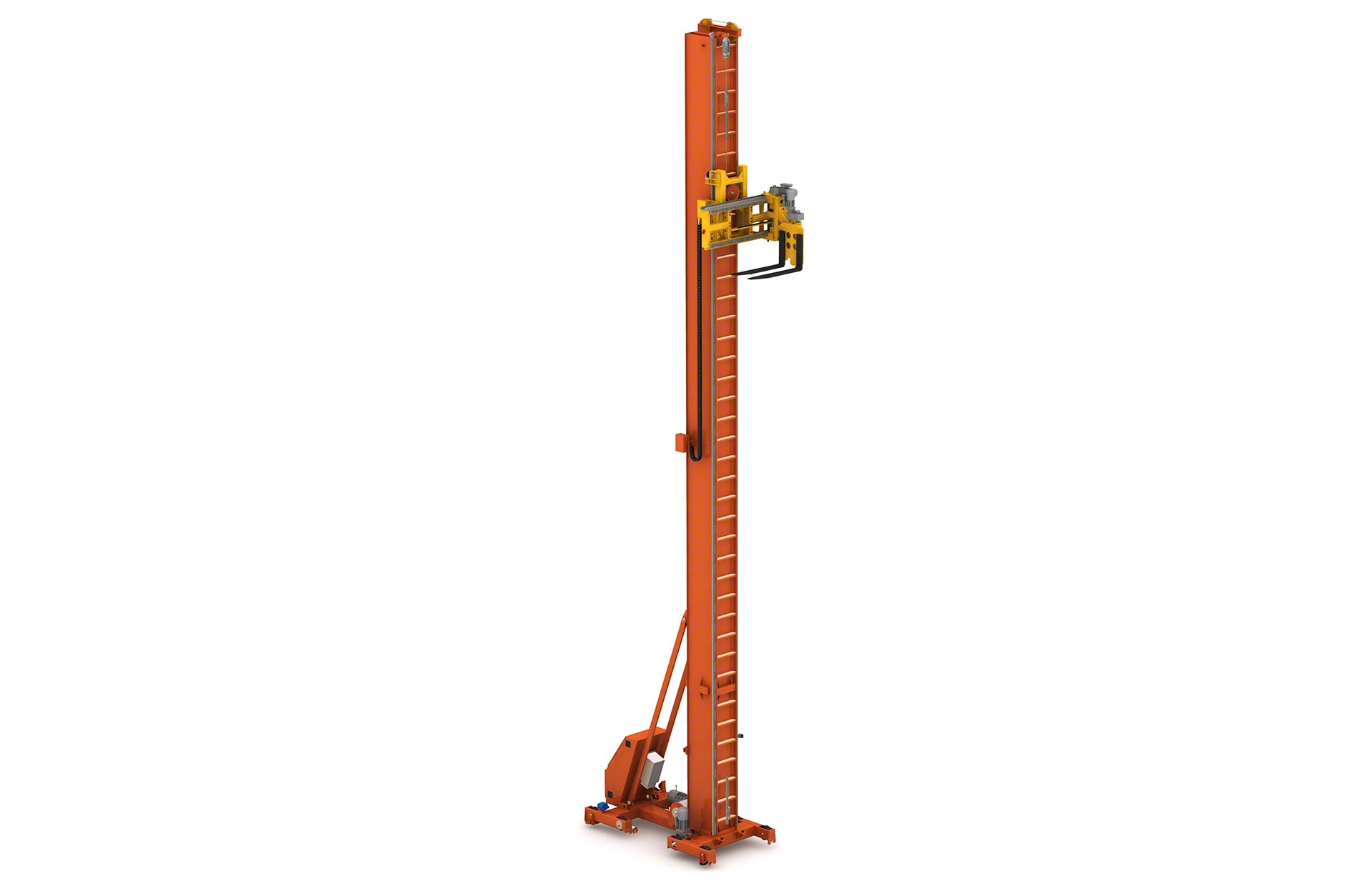

Os transelevadores trilaterais automáticos são compostos essencialmente por três partes: a coluna, o sistema de extração e a testeira inferior, além do sistema elétrico e dos motores. Ao contrário de outros transelevadores, não têm testeira superior, facilitando a sua implantação em armazéns já existentes.
Os componentes mecânicos formam a estrutura básica do transelevador. A coluna permite realizar o movimento vertical de elevação, a testeira e os carris o horizontal de translação e os garfos a extração/depósito das paletes.
O transelevador recebe a energia elétrica a partir de um armário embarcado. Os motores são análogos aos movimentos da máquina: um para translação, outro para elevação e um terceiro para depositar/extrair as paletes.

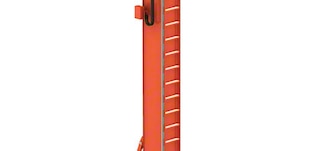

Coluna
Eixo principal do transelevador através do qual o sistema de extração se desloca verticalmente para aceder às diferentes localizações das estantes.

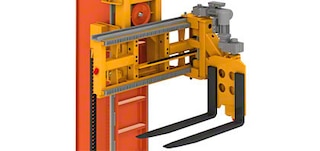

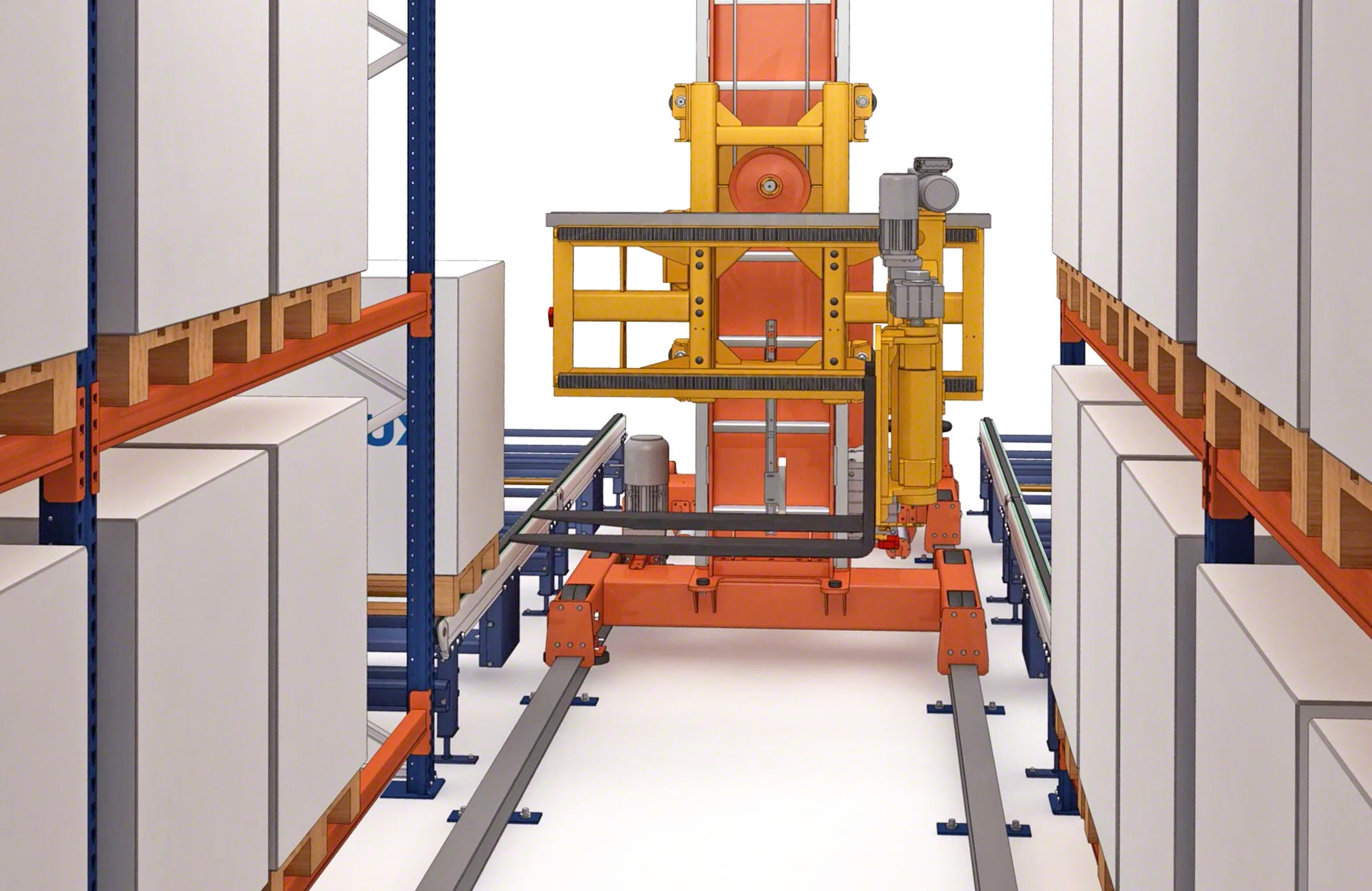

Garfos trilaterais
Sistema de extração composto por uma cabeça rotativa que permite recolher e depositar as paletes em três posições: uma frontal e duas laterais.

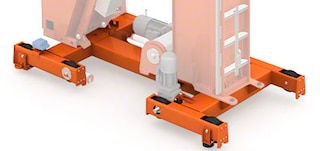

Testeira inferior
Estrutura que suporta o conjunto do transelevador equipada com 8 rodas que possibilitam a sua deslocação longitudinal no corredor.

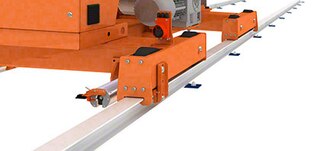

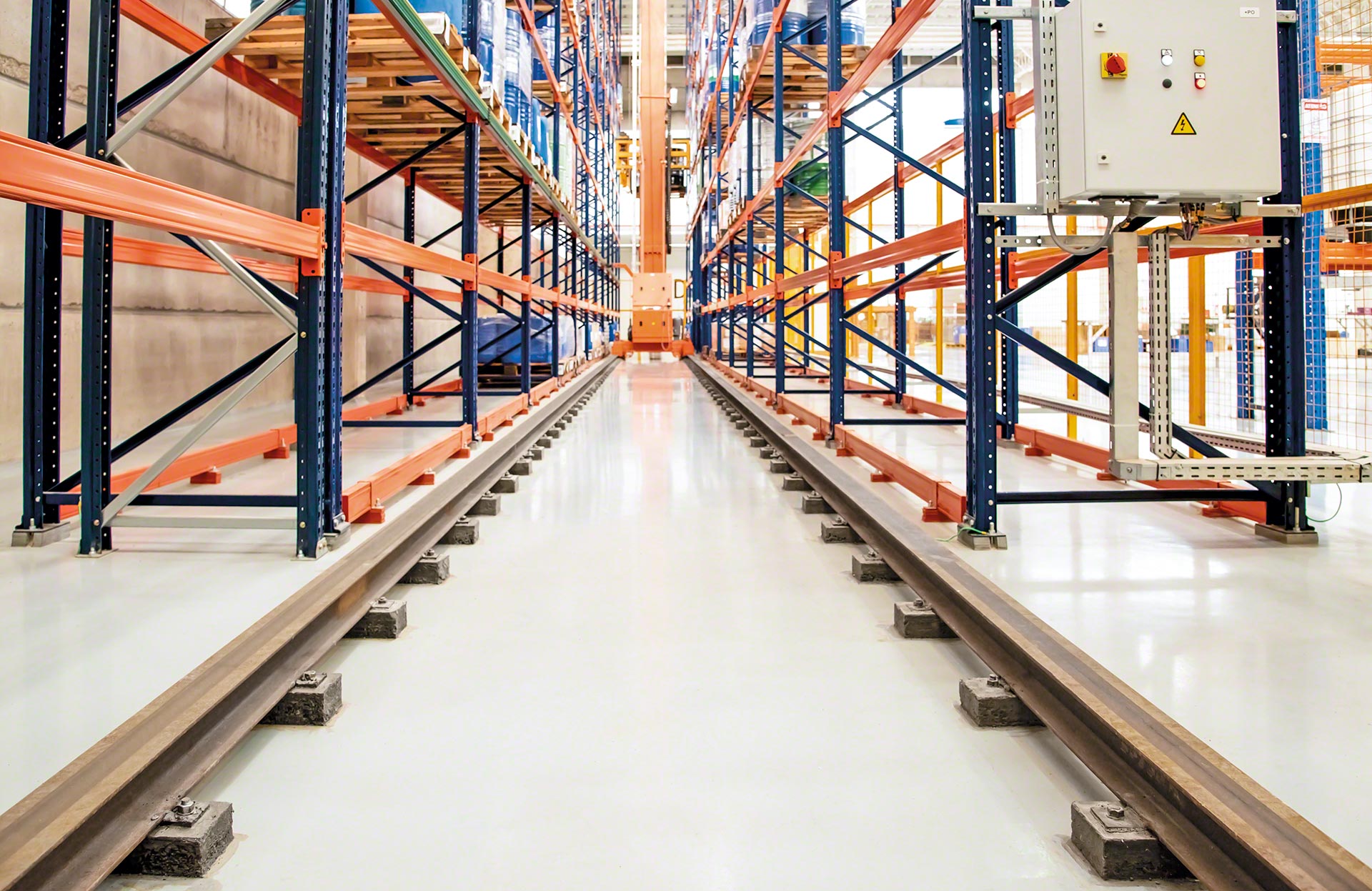

Carris inferiores
Conjunto de dois carris paralelos onde se deslocam as rodas da testeira inferior. A sua instalação não precisa de um pavimento de alta planimetria.

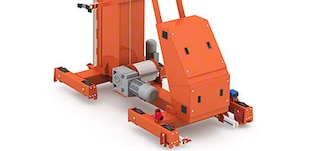

Armário elétrico
Transmite ao transelevador a energia elétrica necessária para o seu funcionamento.

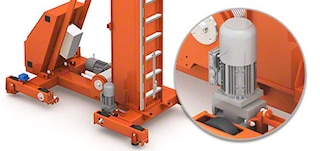

Motor de translação
Aciona o movimento da testeira inferior. O transelevador trilateral atinge uma velocidade máxima de translação de 100 m/min.

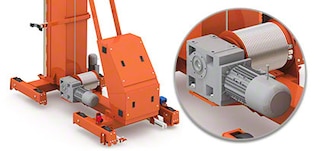

Motor de elevação
Move, na posição vertical, o sistema de extração ao longo da coluna até atingir o nível da localização atribuída.

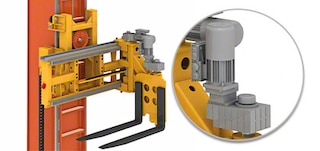

Motor de extração
Move a cabeça rotativa do sistema de extração em três posições: uma frontal e duas laterais (direita e esquerda).
Catálogos
Transelevadores trilaterais automáticos
Como automatizar o armazém de forma rápida e económica
Descarregar
Perguntas frequentes
O transelevador trilateral automático é uma solução de armazenagem que permite automatizar com facilidade estantes convencionais até 15 m de altura nas quais operam empilhadores trilaterais. O funcionamento do transelevador é totalmente automático, por isso a sua implantação agiliza significativamente o depósito e a extração das paletes, o que reduz os erros e aumenta a produtividade do armazém.
Do mesmo modo que os empilhadores trilaterais, os transelevadores trilaterais foram projetados para operar em estantes com corredores muito estreitos. A principal diferença entre ambas as soluções está no funcionamento plenamente autónomo dos transelevadores, cuja implementação automatiza completamente o processo que permite depositar e extrair paletes das estantes, ou seja, os transelevadores trilaterais são a evolução dos empilhadores trilaterais, substituindo-os de forma fácil e económica ao utilizar a mesma largura de corredor e as mesmas estantes.
A primeira diferença é o sistema de extração utilizado. Os transelevadores trilaterais estão equipados com garfos trilaterais que se movem graças a uma cabeça rotativa e podem deslocar-se em três direções para aceder à carga (para a direita, para a esquerda e para a frente). Os outros tipos de transelevadores têm geralmente um sistema de extração formado por garfos telescópicos bilaterais que só funcionam em duas direções (direita e esquerda).
Por outro lado, os transelevadores trilaterais não utilizam testeira nem carril-guia superior, o que permite operar à cota 0 para depositar e extrair paletes ao nível do solo. Estas duas características permitem maximizar o aproveitamento da superfície disponível em altura em relação a outros transelevadores. No entanto, a altura máxima do transelevador trilateral é 15 m, portanto, se for necessário implementar uma solução de armazenagem automática de maiores dimensões, podemos optar por outros modelos de transelevadores para paletes da Mecalux, alguns dos quais atingem alturas máximas até 45 m.
Os transelevadores trilaterais podem operar em estantes convencionais para paletes até 15 m de altura, bem como em estantes de profundidade simples.
De forma alguma. É o modelo de transelevador mais simples, tendo sido especificamente desenvolvido para automatizar com facilidade armazéns convencionais projetados para o funcionamento de empilhadores trilaterais. De facto, a implantação destes transelevadores permite manter as mesmas estantes onde os empilhadores operavam, não sendo necessário modificar a sua disposição nem a largura do corredor.
Não. A instalação de um transelevador trilateral não exige um pavimento de alta planimetria, ao contrário do que acontece com os empilhadores trilaterais. Caso haja qualquer irregularidade no nivelamento do pavimento, isso pode ser facilmente resolvido através da instalação de carris inferiores sobre os quais se desloca o transelevador.
Os transelevadores trilaterais automáticos podem manusear paletes até 1.200 kg.
Os transelevadores trilaterais são adequados para corredores extremamente estreitos. A largura mínima exigida entre cargas pode variar entre 1,76 e 1,86 m.
O transelevador trilateral desloca-se a uma velocidade máxima de translação de 100 m/min.
Os transelevadores trilaterais oferecem uma velocidade máxima de elevação de 30 m/min para paletes de 1.200 kg e 38 m/min para paletes de 1.000 kg.
Os transelevadores trilaterais suportam um intervalo de temperaturas que varia entre 0 ºC e 40 ºC com até 70% de humidade.

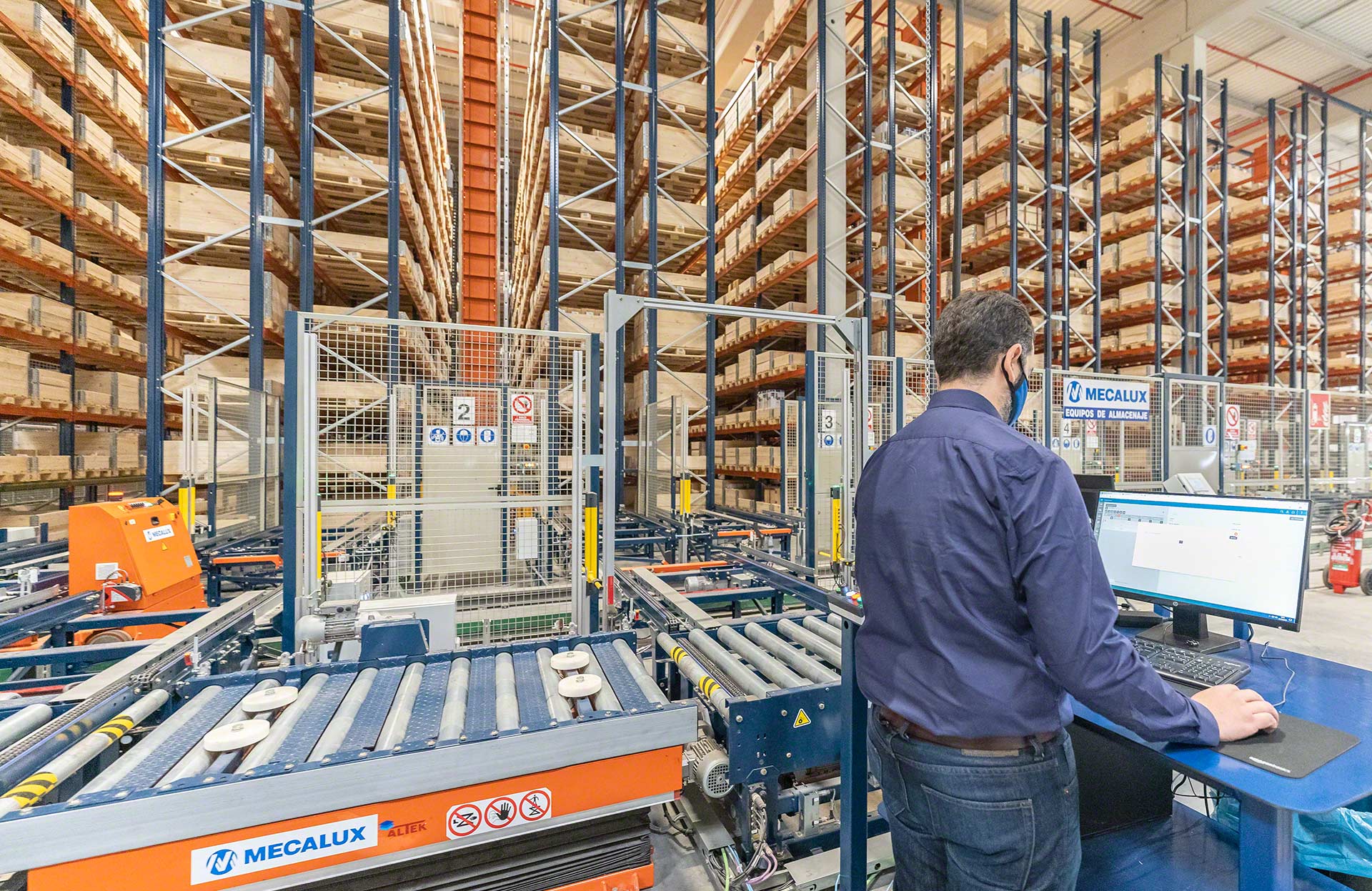

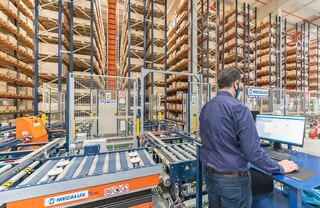

Sim. O transelevador trilateral automático utiliza dois tipos de software: um WMS (Sistema de Gestão de Armazéns), que atribui as localizações a cada unidade de carga, e um SCA (Sistema de Controlo de Armazém), que envia as instruções de movimento ao transelevador. A Mecalux pode fornecer os dois tipos de software.
